AM 訊號的解碼

這個單元從 AM 訊號的接收開始，逐步說明 GNU Radio 如何利用 Python 來擴充相關的功能。

要解碼的 AM 訊號

AM 訊號的取得，基本上可以利用 SDR 接收空中的電波，將其存到檔案。不過目前，實驗室所具有的 RTL-SDR 以及 HackRF One，都無法直接接收 AM 訊號的頻段。因此，我們直接利用網路別人所錄製的檔案，目前所用來解碼的檔案，是 California State University 的 Sharlene Katz 教授網頁所提供的，可以從 這裡下載 (opens new window)，這個檔案的錄製的中心頻率為 710 KHz，而抽樣速度為 256 KHz。

AM 訊號的解碼

要觀察 AM 訊號，可以將其接到頻域的示波器。不過之前提過，如果系統中沒有硬體相關的元件，最好要加上一個 Throttle 元件，才不會佔用過多的 CPU 資源，另外在時間的模擬上，也比較能符合實際的狀況。

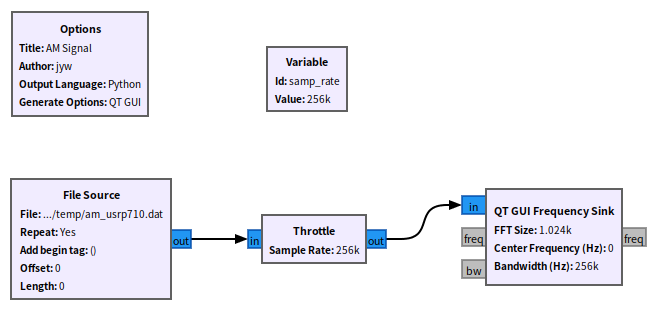

取用 File Source, Throttle, 以及 QT GUI Frequency Sink 三個元件，連接如下圖所示：

其中參數設定如下：

• samp_rate: 256e3，這是錄製信號的抽樣速度
• File Source: File 設定成下載檔案的路徑
• QT GUI Frequency SInk
  • Grid: Yes
  • Autoscale: Yes
  • Average: Medium

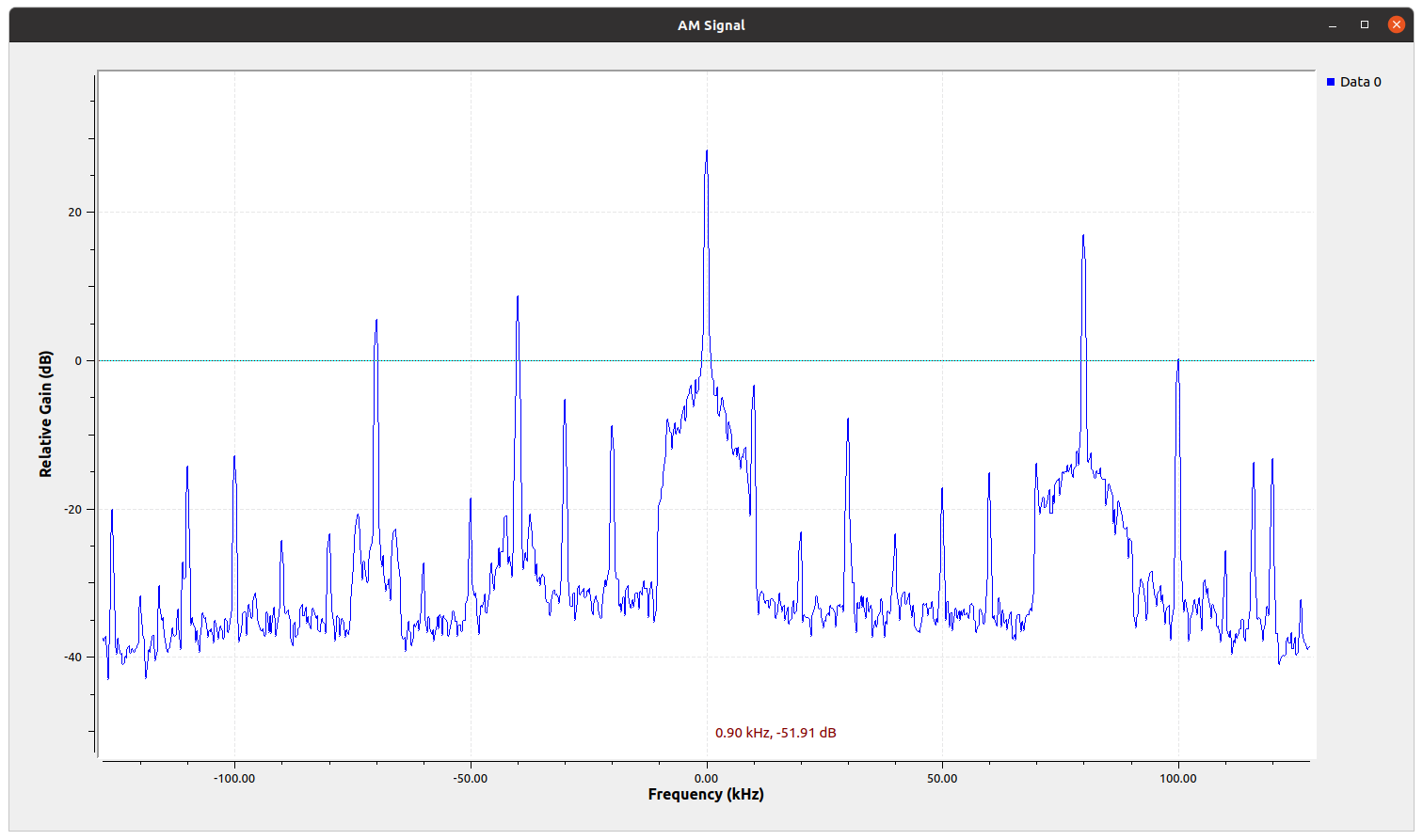

完成之後，存檔並執行之後，會看到以下的結果：

練習

從訊號的頻譜中觀察，這個訊號檔案可以觀察到頻率範圍為何？相隔的兩個電台頻道，頻率上大概差多少？每個頻道的頻寬大約多少？
