使用 SDR 接收音頻

接收及解碼 FM 訊號

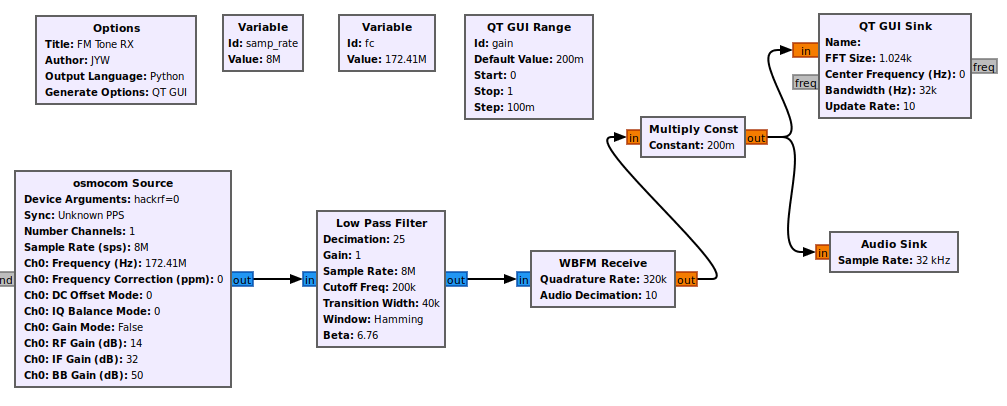

找到大致的中心頻率後，接著要建立一個接收和解碼的模擬系統。從程式庫模組中選擇 Variable, osomocomm Source, Low Pass Filter, WBFM Receive, Multiply Const, QT GUI Range, QT GUI Frequency Sink 及 Audio Sink 模組。將所有模組如下圖方式連接在一起：

各模組的參數依次如下：

• Sample Rate: 設定為 8 MHz。
• Variable: 設定接收的中心頻率
  • Id: fc
  • Value: 17241e4
• osomocomm Source: 用來接收 HackRF One 的訊號
  • Device Arguments: hackrf=0
  • Ch0: Frequency (Hz): fc
  • Ch0: RF Gain (dB): 14
  • Ch0: IF Gain (dB): 32
  • Ch0: BB Gain (dB): 50
• Low Pass Filter: 低通濾波並降低抽樣頻率
  • Decimation: 25
  • Cutoff Freq: 200e3
  • Transition Width: 40e3
• WBFM Receive: 用來解碼 FM 訊號
  • Quadrature Rate: 320e3 (調變訊號頻率)
  • Audio Decimation: 10 (解碼訊號的 Decimation Factor)
• QT GUI Range: 調整播放音量
  • id: gain
  • Default Value: 0.2
  • Start: 0
  • Stop: 1
  • Step: 0.1
• Multiply Const: 調整播放音量
  • Constant: gain
• QT GUI Frequency Sink: 用來觀察解碼訊號
  • Bandwidth: 32e3
• Audio Sink: 用來播放解碼訊號
  • Sample Rate: 32e3

在這個系統中，Variable 模組是用來設定變數的值，此處主要設定訊號的中心頻率。osomocomm Source 模組則用來接收軟體無線電的訊號，其中 Device Arguments 設定 hackrf=0 表示使用的是第一台連接到電腦的 HackRF one SDR，另外 RF/IF/BB 三個參數則是設定該 SDR 的訊號增益。Low Pass Filter 是將訊號做低通濾波，本例中主要保留 200 KHz 以下的訊號，過渡帶設為 40 KHz。濾波之後，同時將訊號的抽樣速度降為 1/25 (Decimation=25)，也就是抽樣速度變成 8 MHz/25 = 320 KHz。接著透過 wideband 的 FM 接收模組來將訊號解碼 (Quadrature Rate = 320 KHz)，同時在輸出前將訊號抽樣速度降為 1/10 (Audio Decimation = 10)。因此最後解出的訊號，其抽樣速度變成 320 KHz/10 = 32 KHz。這個最後解出的訊號，再經過一個乘法器，調整適當的輸出音量，最後透過 QT GUI Frequency Sink 觀察輸出頻率，同時也透過 Audio Sink 進行播放。以上是整個系統大致的運作過程。注意 Audio Sink 一般只能接受幾種特殊的運作頻率，此處 32 KHz 是其中可以接受的一個頻率。

接好之後，將檔案存檔，產出模型並執行，如果沒有錯誤的話，應該會看到輸出的弦波圖形，同時也會聽到播放音頻的聲音。

HackRF One 接收端的增益

HackRF One 在接收訊號時，可以調整三個增益值，分別為 RF Gain/IF Gain/Baseband Gain；而在傳送時，則只有 RF Gain/IF Gain 兩者有作用。以接收端來說， RF Gain 實際上只有 0 dB 和 14 dB 兩種選擇，其他設定值會依照最接近的值自動調整。以本例而言，設定為 10，則實際上會調整為 14 dB。應該特注意的一點：如果訊號發射的強度很強，此處增益值又設定得很大，則有可能會損壞 HackRF One 硬體，如果不是很確定接收訊號的強度，可以先從 0 開始，等發現訊號太微弱時再調成 14。IF Gain 的值可以從 0 dB 到 40 dB，調整間隔為 8 dB，這個值如果設定太大，並不會損壞硬體，但是訊號可能會產生扭曲失真的現象。最後是 Baseband Gain，可以調整的範圍是 0 dB 到 62 dB，調整間隔為 2 dB，這個增益值具有最大的調整空間。一般來說，在接收和處理無線射頻訊號的過程中，其頻率會一級一級逐次下降，而增益的調整空間也會漸次變大。

練習

1. 建立如上所述的 FM 訊號接收器，並實際接收所發送的單頻訊號。
2. 適當調整接收頻率，是否可以收得到 FM 電台的訊號？
