觀察訊號頻譜的實驗

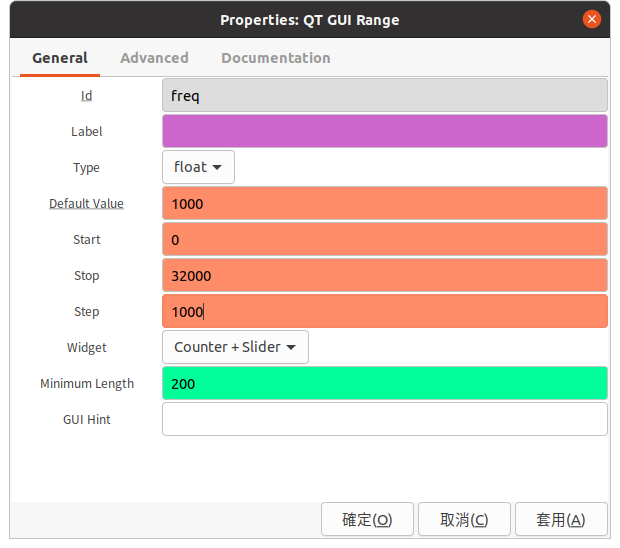

我們現在修改一下上一小節的模擬。按 Ctrl+F 尋找 range，會看到有一個 QT GUI Range 的模組，將其拉到工作區中。快按兩下，設定 id, Default Value, Start, Stop, Step 參數如下圖所示。

這個模組也是用來設定變數的，但是和 Variable 模組有一個不同的地方，就是在系統模擬的時候，可以動態調整變數的值。那目前的設定，意思是說變數 0 開始，最大到 32000，而變動時以 1000 為單位，另外一開始模擬的預設值為 1000。

我們只要在其他模組的參數中，填入這個變數的 id，就可以在系統模擬時，動態改變該參數的值，而系統也會根據改變的結果調整模擬的結果。

接下來在 Signal Source 上面快按兩下，將 Frequency 的值改為 freq，如下圖所示。

注意：在模組參數的設定中，可以看到有些參數標示有加底線，而有些參數則沒有加底線。有加底線的參數，就是可以動態調整的參數。也就是在進行系統模擬時，可以動態改變它的值，系統會根據改變的參數值，調整模擬的結果。

修改完成之後，重新按下三角形圖示左邊那個鈕，產生新的 Python 模擬檔案，然後再按三角形圖示鈕來執行系統模擬，得到以下的結果。

注意在輸出的視窗中，多了一個 freq 的捲動棒，試著調整它的值，看輸出有何變化。
