# Bit 水平儀

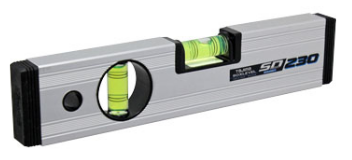

我們要使用 Bit 板來模擬一個水平儀：

Bit 板有一個陀螺儀，可以用來偵測板子 X 軸和 Y 軸傾斜的角度。另外也有 LED 矩陣，可以用來反映傾斜的角度。我們將結合這兩者，用來製作一個 Bit 水平儀。讓我們開始吧！

# 陀螺儀

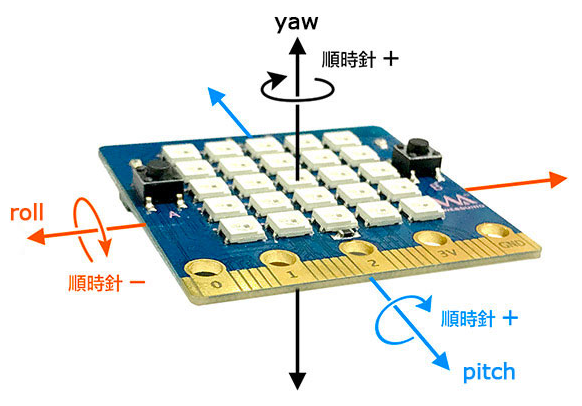

Webduino Bit 板有一個 MPU-9250 的晶片，其中包含一個 3 軸陀螺儀，可以用來偵測 X 軸的角度 (roll) 和 Y 軸的角度 (pitch)，參考以下圖示：

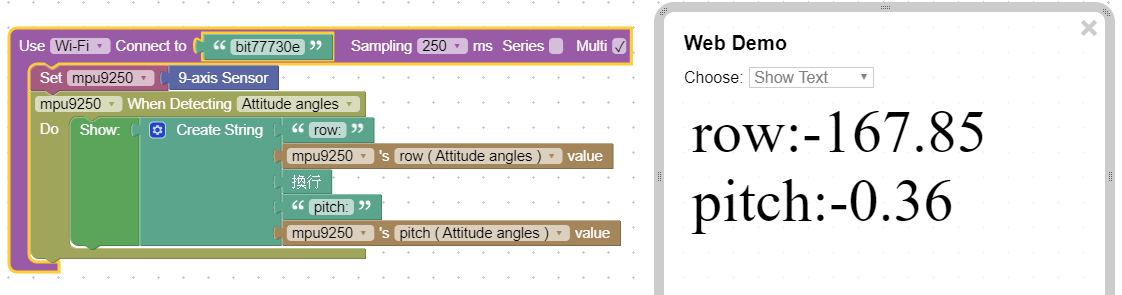

讓我們建構一個簡單的方塊程式圖 程式連結

這個程式可以偵測 roll 和 pitch 的值。它的 JS 代碼如下所示：

var mpu9250;


boardReady({board: 'Bit', device: 'bit77730e', transport: 'mqtt', multi: true}, function (board) {
  board.samplingInterval = 250;
  mpu9250 = getMPU9250(board);
  mpu9250.on(webduino.module.MPU9250Event.ANGLE_MESSAGE, function () {
    document.getElementById("demo-area-01-show").innerHTML = (['row:',mpu9250.angVals[0],("<br/>"),'pitch:',mpu9250.angVals[1]].join(''));
  });
});

# LED 矩陣

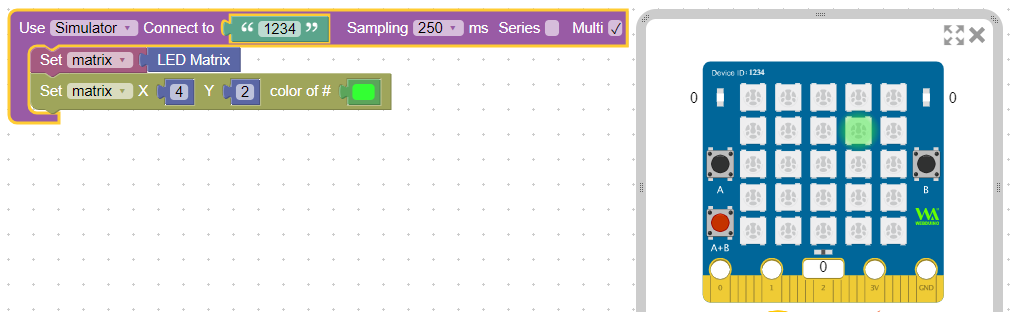

Webduino Bit 有一個 5x5 的 LED 矩陣。接下來建構一個簡單的方塊程式，讓板子亮起一顆單獨的 LED 燈。程式連結

來看一下它的 JS 程式碼：

var matrix;

boardReady({board: 'Bit', device: '1234', multi: true, transport: 'message', window: window.top.frames[0]}, function (board) {
  board.samplingInterval = 250;
  matrix = getMatrix(board, 4, 25);
  matrix.setColor((4 - 1 + ( 2 - 1) * 5 ), '#33ff33');
});

注意在方塊程式碼中，row 和 column 的範圍為 1~5，但是在 JS 程式碼中，範圍則從 0~4。這是為什麼你會看到這個式子：((4-1)+(2-1)*5)，它告訴我們，方塊程式碼中位置為 (4, 2) 的 LED 燈，在 JS 中位置變成 (3, 1)，順序編號為 (3+1*5=8)。

# 結合陀螺儀和 LED 燈

現在可以結合陀螺儀和 LED 燈的程式代碼來製作一個 Bit 水平儀了。我還加上了一些簡單的運算邏輯，用來把 roll 和 pitch 的值量化到範圍 1~5。最後的程式碼和結果如下所示。注意：要用 Bit 操作的話，你要先進到 jsFiddle，把設備 ID 改成你的，並把 Bit 板正確連到網路。一切就緒之後，可以執行程式碼了，就是這樣！
